Dispositivo T-Bench +39, seduta estraibile da cassetto

Le immagini possono riferirsi ad una finitura differente dalla finitura selezionata.
Le immagini dei prodotti ed eventuali accessori presenti hanno puro scopo illustrativo.
L'immagine può differire dalle caratteristiche del prodotto.
Riferirsi alla scheda tecnica per dimensioni e finiture certe.

Design: Arch.Giulio Manzoni - Atim R&S

T-Bench +39 è il meccanismo che permette l’estrazione da un vano cassetto di una seduta a 2 posti, che grazie alla robustezza della guida ed alla gamba abbattibile regolabile in altezza per mm 25, garantisce una portata superiore a kg 100 equamente distribuiti.
Questo sistema è installabile nei mobili con profondità minima di 390 mm, dando la versatilità di essere collocato in diversi ambienti.

Portata: 100 kg equamente distribuiti
Profondità: minima interno mobile 390 mm
Estrazione: massima apertura piano 705 mm
Scorrimento: alluminio / alluminio
Finitura: inox bronzino

Guarnitura completa per una seduta da cassetto estraibile con gamba singola abbattibile
completo di tappi terminali in abs grigio per frontale profilo ed istruzioni di montaggio

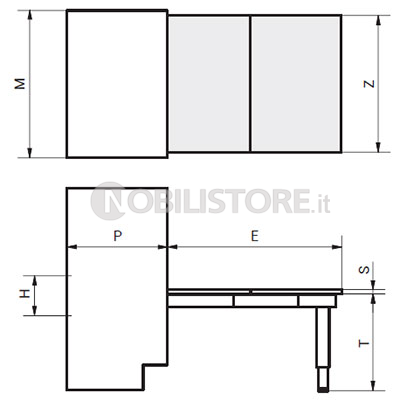

M	P min	H min	S1	E	Z min	T	S min
Modulo 450	390	120	15/20	705	405	395/420	16
Modulo 600	390	120	15/20	705	555	395/420	16
Valori espressi in mm

Avviso per l’ordine
Il piano del tavolo non è incluso.
Le cerniere per la ribalta del frontale cassetto sono da ordinare a parte.
