Guarnitura Anta a Ribalta Evo R - Evo V
Evo meccanismo di apertura per ante a ribalta
EVO è un sistema di apertura per ante basculanti verticali ed a ribalta ed è progettato per mobili modulari.
Per ogni tipologia, è previsto lo stesso schema di foratura.
Evo R - guarnitura per anta a ribalta in alto
Evo V - guarnitura per anta a ribalta verticale
Per ante in legno o con telaio in alluminio
Forza di apertura e chiusura regolabile
Silent System incorportato - movimento di chiusura ammortizzato
Regolazione verticale, laterale e trasversale dell'anta
Dispositivo di sollevamento a ribalta Evo R
Le immagini dei prodotti ed eventuali accessori presenti hanno puro scopo illustrativo.
L'immagine può differire dalle caratteristiche del prodotto.
Riferirsi alla scheda tecnica per dimensioni e finiture certe.

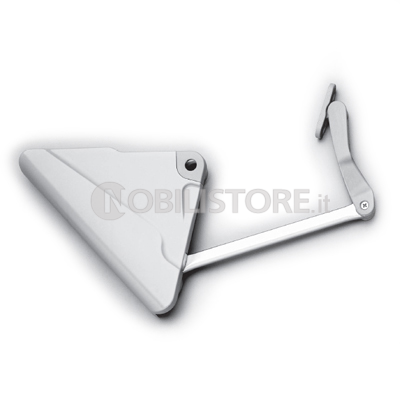

Dispositivo Effegibrevetti Evo-R
- Per frontali in legno e ante con telaio in legno o alluminio
- Adattatore per ante con telaio alluminio di larghezza 19 mm, da ordinare a parte
- Peso massimo della ribalta 20,7 kg
- Forza di apertura e chiusura regolabile
- Movimento di chiusura ammortizzato

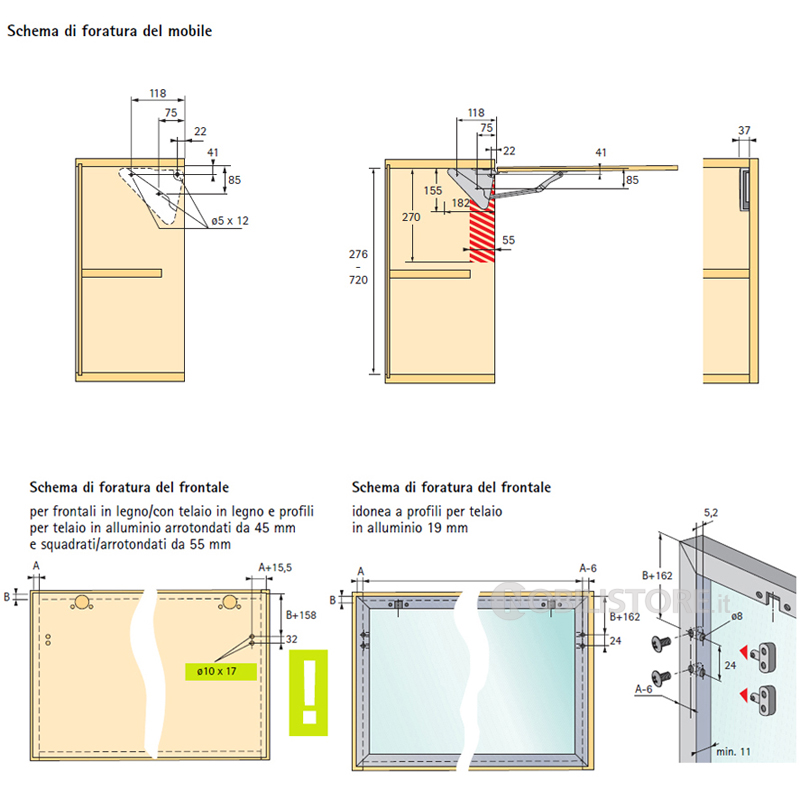

- Schema di foratura identico per tutte le versioni del modello Evo
- Regolazione verticale, laterale e trasversale del pannello frontale:
altezza ± 2 mm, fianco ± 2 mm, profondità ± 2 mm
- Dimensioni interne del mobile:
altezza 276 - 720 mm, profondità min. 182 mm, larghezza min. 300 mm
- Alloggiamento e meccanismo a snodo in plastica grigia/alluminio argento
Kit composto da:
- 1 guarnitura per ribalta dx e 1 guarnitura per ribalta sx
- 2 adattatori per frontali
- Materiale di fissaggio
Da ordinare a parte:

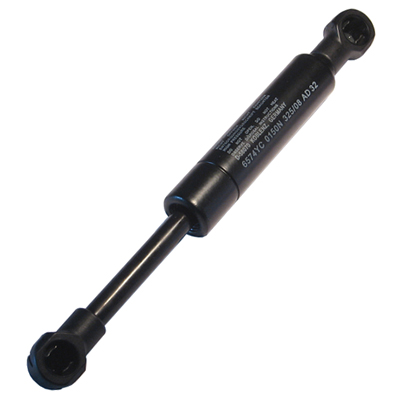

- Molla a gas
- Cerniere e basi di fissaggio al cappello del mobile
- Adattatore per ante telaio alluminio 19 mm
