Dispositivo Evolution, tavolo estraibile dal cabinet

Le immagini possono riferirsi ad una finitura differente dalla finitura selezionata.
Le immagini dei prodotti ed eventuali accessori presenti hanno puro scopo illustrativo.
L'immagine può differire dalle caratteristiche del prodotto.
Riferirsi alla scheda tecnica per dimensioni e finiture certe.

Design: Arch.Giulio Manzoni - Atim R&S

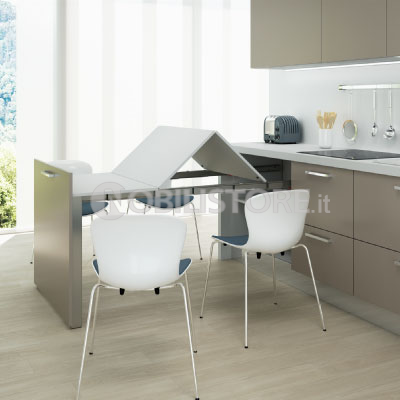

Evolution è il sistema che permette l’estrazione di un tavolo di medie e grandi dimensioni.
In questa versione è previsto l’utilizzo di 2 pianetti.
E' un modello studiato per permettere l’utilizzo dell’anta intera della composizione del mobile, oppure per essere inserito in un mobile nel quale l’anta di chiusura non è prevista (es. cucine monoblocco con ante rientranti).
Viene fornito completo di gamba a ponte in acciaio verniciato con due ruote a terra regolabili per mm 25 in altezza.
Tutti i suoi componenti sono integrati al sistema stesso, senza che nessuna prolunga o altro debba essere riposto altrove.

Portata: 100 kg equamente distribuiti
Profondità: minima interno mobile 520 mm
Estrazione: massima apertura piano 1040 mm
Scorrimento: alluminio / alluminio
Finitura: inox bronzino, grigio

Guarnitura completa per un tavolo da cabinet estraibile con gamba a ponte
completo di tappi terminali in abs grigio per frontale profilo ed istruzioni di montaggio

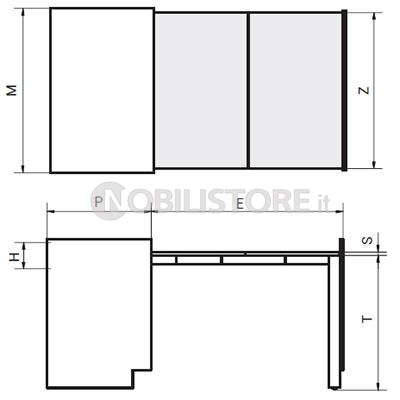

M	P min	H min	S1	E	Z min	S min
Modulo 600	520	120	15/20	1040	555	16
Modulo 900	520	120	15/20	1040	855	16
Modulo 1200	520	120	15/20	1040	1155	16
Valori espressi in mm

Avviso per l’ordine
Il piano del tavolo non è incluso.
Le cerniere per la ribalta del frontale cassetto sono da ordinare a parte.
