Dispositivo Voilà Chair, piano estraibile con gambe

Le immagini possono riferirsi ad una finitura differente dalla finitura selezionata.
Le immagini dei prodotti ed eventuali accessori presenti hanno puro scopo illustrativo.
L'immagine può differire dalle caratteristiche del prodotto.
Riferirsi alla scheda tecnica per dimensioni e finiture certe.

Design: Arch.Giulio Manzoni - Atim R&S

Voilà Chair è il meccanismo che può essere fissato a parete oppure alla spalla/retro del mobile. Presente la prolunga a libro.

Portata: 100 kg equamente distribuiti
Profondità: minima interno mobile 800 - 1000 mm
Estrazione: massima apertura piano 650 mm
Scorrimento: alluminio / alluminio
Finitura: inox bronzino

Guarnitura completa per un piano estraibile con gambe
completo di tappi terminali in abs grigio per frontale profilo ed istruzioni di montaggio

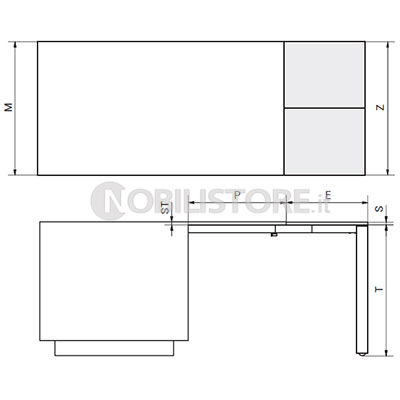

M	P min	ST	E	Z	S
Modulo 700	800	18/20	650	700	18/20
Modulo 700	900	18/20	650	800	18/20
Modulo 700	1000	18/20	650	900	18/20
Modulo 800	800	18/20	650	700	18/20
Modulo 800	900	18/20	650	800	18/20
Modulo 800	1000	18/20	650	900	18/20
Modulo 900	800	18/20	650	700	18/20
Modulo 900	900	18/20	650	800	18/20
Modulo 900	1000	18/20	650	900	18/20
Valori espressi in mm

Avviso per l’ordine
Il piano del tavolo non è incluso.
Le cerniere per la ribalta del frontale cassetto sono da ordinare a parte.
