Inserti Filettati
Inserto filettato a testa ridotta
Le immagini dei prodotti ed eventuali accessori presenti hanno puro scopo illustrativo.
L'immagine può differire dalle caratteristiche del prodotto.
Riferirsi alla scheda tecnica per dimensioni e finiture certe.
L'inserto filettato permette di utilizzare una elemento filettato su spessori molto ridotti o in posizioni scomode dove non sarebbe possibile praticare una filettatura direttamente nel materiale.
Testa ridotta
In acciaio zincato C4C

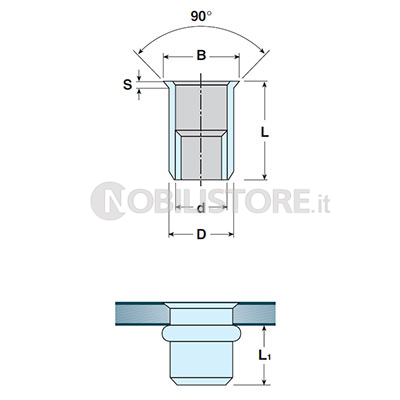

| d 6H |
D mm |
B mm |
S mm |
Ø foro mm |
L1 mm |
Trazione (N) |
Coppia max serraggio (Nm) |
|---|---|---|---|---|---|---|---|
| M3 | 4,9 | 5,5 | 0,35 | 5 | 5,4 ± 5,8 | 4.000 | 1,20 |
| M4 | 5,9 | 6,75 | 0,50 | 6 | 6,5 ± 7,0 | 6.000 | 3,80 |
| M5 | 6,9 | 8 | 0,60 | 7 | 8,0 ± 8,5 | 10.000 | 6,00 |
| M6 | 8,9 | 10 | 0,60 | 9 | 9,0 ± 9,7 | 15.000 | 11,50 |
| M8 | 10,9 | 12 | 0,60 | 11 | 10,7 ± 11,4 | 22.500 | 22,00 |
| M10 | 11,9 | 13,5 | 0,85 | 12 | 12,3 ± 13,1 | 26.000 | 37,00 |
