Inserti Filettati
Inserto filettato testa svasata
Le immagini dei prodotti ed eventuali accessori presenti hanno puro scopo illustrativo.
L'immagine può differire dalle caratteristiche del prodotto.
Riferirsi alla scheda tecnica per dimensioni e finiture certe.
L'inserto filettato permette di utilizzare una elemento filettato su spessori molto ridotti o in posizioni scomode dove non sarebbe possibile praticare una filettatura direttamente nel materiale.
Testa svasata
In acciaio zincato C4C

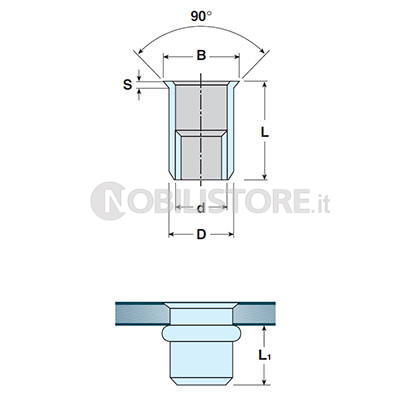

| d 6H |
D mm |
B mm |
S mm |
Ø foro mm |
L1 mm |
Trazione (N) |
Coppia max serraggio (Nm) |
|---|---|---|---|---|---|---|---|
| M3 | 4,9 | 8 | 1,5 | 5 | 4,7 ± 5,3 | 4.000 | 1,20 |
| M4 | 5,9 | 9 | 1,5 | 6 | 5,8 ± 6,3 | 6.000 | 3,80 |
| M5 | 6,9 | 10 | 1,5 | 7 | 6,8 ± 7,3 | 10.000 | 6,00 |
| M6 | 8,9 | 12 | 1,5 | 9 | 8,5 ± 9,2 | 15.000 | 11,50 |
| M8 | 10,9 | 14 | 1,5 | 11 | 9,5 ± 10,4 | 22.500 | 22,00 |
| M10 | 11,9 | 15 | 1,5 | 12 | 11,0 ± 12,0 | 26.000 | 37,00 |
