Porte a Bilico
La linea di cerniere per porte a bilico FritsJurgens®
Senza elementi strutturali in pavimento e soffitto. Montaggio semplice e posa rapida, nessuna necessità di manutenzione. Applicabilità in configurazioni esistenti e nuove, facile adattabilità. Adatti a porte interne ed esterne in legno, acciaio e vetro (incorniciato).
Adatti ad aperture in un senso e in due sensi
Portata: fino a un massimo di 500 kg
Spessore minimo della porta: 40 mm
Nessun limite di altezza né larghezza
Posizionamento: laterale per System M. Sustem M+, System One; centrale per System 3 e System One
System M e System M+ - Cerniere pivot invisibili con chiudiporta automatico
System 3 - Cerniera pivot invisibile - l’apri-porta assistito
System One - Rotazione libera a 360°
Documentazione:
Set completo System 3 91mm
Le immagini dei prodotti ed eventuali accessori presenti hanno puro scopo illustrativo.
L'immagine può differire dalle caratteristiche del prodotto.
Riferirsi alla scheda tecnica per dimensioni e finiture certe.
Set completo per una porta a bilico FritsJurgens System 3
Ha tre funzioni: rotazione, chiusura e posizioni di fermo su ogni 90°.
La cerniera consente dunque alla porta di compiere una rotazione completa e di fermarsi ad ogni quarto di cerchio.
FritsJurgens System3 è adatto per porte tagliafuoco, porte fonoisolanti, porte a strisce antifreddo, porte stagne e porte antiscasso.
• Rotazione 360°
• Posizione di fermo a 0˚, 90˚, 180˚ e 270˚
• Self-opening
• Self-closing
• Sistema a molle brevettato
• Spessore minimo porta 40 mm
• Portata massima 500 kg
Per identificare il modello corretto consultare la tabella per il peso massimo per forza di chiusura garantita

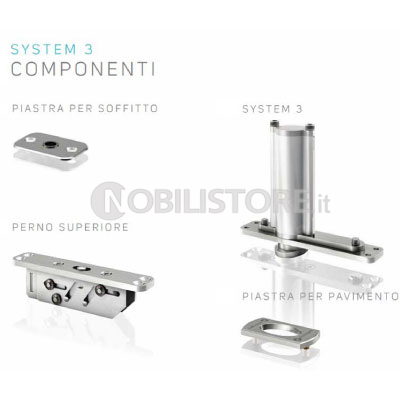

Il sistema include una cerniera a perno inferiore, una cerniera a perno superiore, una piastra a pavimento, una piastra per soffitto, viti di fissaggio, una chiave di regolazione, una dima di montaggio, una colla di montaggio, una chiave a brugola, istruzioni di montaggio.
| Specifiche dei sistemi System 3 | |
| Dimensioni | 160 x 32 x 143 mm |
| Peso | 0,750 kg |
| Specifiche della porta | |
| Senso di apertura | Apertura in due sensi | 360° angolo di rotazione |
| Movimento della porta | A partire da ciascun angolo di 45º l’anta ruota automaticamente, in ambo i sensi, verso la successiva posizione di fermo. |
| Posizioni di fermo | 0º, 90º, 180º e 270º |
| Asse di rotazione | Centrale |
| Portata | 40 - 350 kg |
| Spessore della porta | min 40 mm |
| Altezza della porta | illimitata |
| Larghezza della porta | 1000 - 3800 mm |
Materiale Acciaio inox | Alluminio anodizzato
Resistanza alla corrosione EN 1670 – classe 5 (norme: 0-5)
System 3, in grado di ruotare a 360° e dotata di varie posizioni di fermo, la cerniera pivot System 3 è la soluzione ideale per le pareti pivotanti.
Flessibilità a 360°
Rotazione a 360°
La cerniera System 3 è in grado di compiere una rotazione a 360° mantenendo, al contempo, funzioni come quella di chiudiporta assistito e varie posizioni di fermo.
Chiudiporta assistito e posizioni di fermo
A partire da ciascun angolo di 45°, la cerniera System 3 ruota automaticamente verso la successiva posizione di fermo a 0°, 90°, 180° o 270°.
Pareti pivotanti
La rotazione a 360° combinata con le posizioni di fermo e la funzione di chiudiporta assistito fanno della cerniera System 3 la soluzione ideale per pareti pivotanti.
La cerniera System 3 è disponibile in 4 diverse varianti, tutte specificamente concepite per adattarsi al peso ed alle dimensioni della tua porta a bilico.
